Термоусадочные материалы: где применяются и чем отличаются

Термоусадочные материалы используют там, где важно аккуратно закрыть, защитить или зафиксировать соединение. Снаружи они выглядят просто, но различия между отдельными изделиями заметны уже при первом сравнении: отличаются форма, толщина стенки, поведение при нагреве, степень прилегания к поверхности. Эти различия определяют, для каких задач подходит тот или иной вариант.

Когда смотришь на реальные линейки термоусадочных трубок и манжет, становится видно, что под общим названием скрывается несколько самостоятельных групп с разным назначением. Это хорошо прослеживается в таких специализированных каталогах как https://raychem.su/, где изделия распределены по типу и условиям применения, а не собраны в одну условную категорию.

В этой статье речь пойдёт о том, где именно применяются термоусадочные материалы и по каким признакам их различают на практике.

Где применяют термоусадочные материалы

Термоусадка — не «одна штука на всё». Её применяют в разных задачах, и под каждую задачу существуют свои формы и свойства.

Электрика и кабельные соединения

Самая частая область — работы с кабелем:

усиление и восстановление изоляции на участке кабеля или жилы;
защита места соединения от механических повреждений и истирания;
маркировка и цветовое кодирование жил/проводов;
закрытие “переходов” по диаметрам, кромкам, экранам, броне и т. п.;
оконцевание (в составе концевых решений) и соединение (в составе соединительных решений).

В промышленных каталогах термоусадочные изделия часто идут рядом с кабельными муфтами (соединительными/концевыми), потому что там они работают как часть системы.

Связь, телеком, слаботочные системы

Здесь термоусадка ценится за аккуратность и предсказуемость:

защита сростков;
формирование жгутов;
разгрузка натяжения у разъёмов и вводов;
защита от влаги (если используется клеевой слой/герметизирующие варианты).

Авто/транспорт и промышленное оборудование

Термоусадка помогает:

защитить жгуты в местах трения;
сделать соединения более стойкими к вибрации;
повысить устойчивость к температуре, маслам, реагентам — при правильном подборе материала.

Основные формы: трубка, манжета и «формованные» изделия

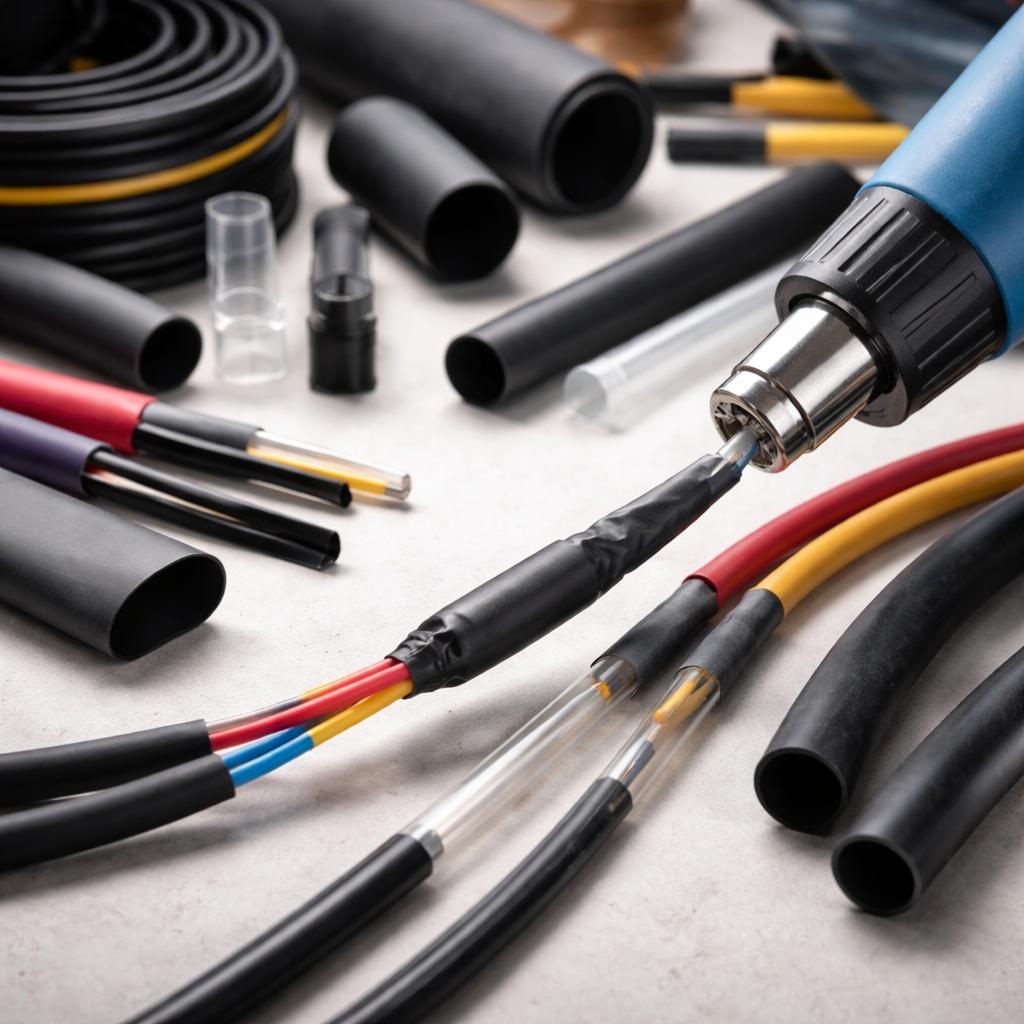

Термоусадочная трубка

Классическая «трубочка», которую надевают на провод/соединение и прогревают. Трубки бывают тонкостенными и более «силовыми», с разными коэффициентами усадки и свойствами. В каталогах их часто выделяют отдельной группой, потому что это базовый расходник.

Манжеты и ремонтные манжеты

Манжета — более «прикладная» форма для защиты/восстановления участка, часто там, где обычная трубка неудобна по длине, посадке или по задаче ремонта. В разделах «Трубки и манжеты» манжеты обычно идут отдельной подкатегорией.

Формованные термоусаживаемые детали (боты, колпаки и т. п.)

Это изделия сложной формы, которые при усадке обжимают узлы: окончания кабеля, выходы жил, переходы по геометрии. Их ценность — в стабильной форме и повторяемом результате (не нужно «лепить» форму вручную).

Чем отличаются термоусадочные трубки

Различия можно условно разделить на геометрию и материал/свойства.

Коэффициент усадки (shrink ratio)

Это отношение исходного диаметра к диаметру после усадки. В быту чаще встречается 2:1, в более сложных задачах — 3:1 и 4:1.

2:1 — универсально, если диаметры подобраны аккуратно.
3:1 / 4:1 — выручает при «перепадах» диаметров (например, нужно надеть на толстый узел, а усадить до тонкого участка).

Важно: высокий коэффициент усадки не «лучше», он просто даёт больше диапазон по диаметрам. Иногда за это платят большей толщиной стенки или меньшей гибкостью — зависит от серии.

Толщина стенки: тонкостенная, среднестенная, толстостенная

Тонкостенная — про аккуратность, гибкость, маркировку, базовую изоляцию.
Более толстая — про механическую защиту, стойкость к истиранию, иногда — про повышенную герметичность вместе с клеем.

В описаниях тонкостенные трубки часто прямо называют применением: усиление изоляции, герметизация (в определённых вариантах), антикоррозионная защита.

Наличие клеевого (термоплавкого) слоя

Один из ключевых водоразделов.

Без клея (single wall): трубка плотно садится, но герметизация зависит от качества посадки и поверхности. Хорошо для изоляции, маркировки, формирования жгутов.
С клеем (dual wall): внутри есть термоплавкий слой, который при нагреве размягчается и заполняет микронеровности. Это заметно повышает влагостойкость и устойчивость к «подсосу» воды по капиллярам.

Если задача — защита от влаги, обычно ищут именно клеевую конструкцию, а не просто «любую термоусадку».

Горючесть и дымообразование

Часто встречаются варианты:

не поддерживающие горение (flame retardant);
с требованиями по дыму/токсичности (актуально для инфраструктуры и транспорта).

В карточках изделий такие свойства обычно выносят в описание серии.

Стойкость к ультрафиолету, погоде, химии

Если изделие работает вне помещений или рядом с агрессивными средами, важны:

UV-стойкость;
влагостойкость и температурный диапазон;
стойкость к маслам/топливам/реагентам (зависит от полимера).

Даже в рамках тонкостенных серий встречаются акценты на погодной стойкости и ультрафиолете.

Как выбрать термоусадку под задачу: понятный алгоритм

Шаг 1. Определить цель

Это изоляция? Маркировка? Механическая защита? Герметизация?
Один и тот же внешний вид не означает одинаковый результат.

Шаг 2. Снять размеры

Нужны два диаметра:

максимальный (что трубка должна «перешагнуть» до усадки),
минимальный (до чего она должна сесть после усадки).

Отсюда выбирается коэффициент усадки.

Шаг 3. Понять условия работы

помещение/улица (UV и погода);
влажность;
температура;
механические нагрузки (трение, вибрация, изгиб).

Шаг 4. Выбрать конструкцию

без клея или с клеем;
тонкостенная или усиленная.

Шаг 5. Продумать монтаж

Для ровной усадки нужен контролируемый нагрев. В профессиональной среде под термоусадочные операции часто используют горелки/фены и расходники именно под монтаж.

Монтаж: что влияет на качество результата

Даже правильно выбранная термоусадка может «подвести», если монтаж сделан грубо.

Что важно:

чистая и сухая поверхность перед усадкой (особенно для клеевых вариантов);
равномерный прогрев по кругу;
отсутствие перегрева (полимер можно «пережечь»: он станет хрупким или потеряет свойства);
правильная последовательность (сначала надеть всё, что должно быть под трубкой, затем усаживать).

Типичные ошибки:

трубка слишком большого диаметра: после усадки остаются зазоры;
недостаточный прогрев клеевого слоя: снаружи красиво, внутри — «пустоты»;
попытка усадить на острых кромках без подготовки: со временем появляются надрезы и пробой.

Короткая шпаргалка различий

Трубка без клея — изоляция, маркировка, жгуты.
Трубка с клеем — влагозащита, герметизация, более надёжная «посадка».
2:1 — когда размеры подобраны близко.
3:1 / 4:1 — когда есть перепады по диаметрам.
Тонкостенная — гибкость и аккуратность.
Усиленная/толстостенная — механическая защита и «силовой» сценарий.

Итог

Термоусадочные материалы ценят за простую идею: нагрев — и изделие становится «второй оболочкой» для соединения или участка кабеля. Но внутри этого понятия скрывается много различий: коэффициент усадки, толщина стенки, клеевой слой, стойкость к UV/температуре/химии, требования к горючести. Если сначала определить цель (изоляция или герметизация), затем подобрать размеры и условия эксплуатации, термоусадка работает годами — без сюрпризов и переделок.
