Эффективность и долговечность отопительной системы напрямую зависят не только от качества основного оборудования, но и от корректной работы вспомогательных элементов. Одним из таких ключевых компонентов является термосмесительный клапан для твердотопливного котла — устройство, отвечающее за стабильность температурного режима в системе и защиту котла от деструктивных факторов. В данной статье подробно рассмотрим назначение, устройство, разновидности и нюансы выбора и установки термосмесительного клапана в системах с твердотопливными котлами.
Зачем нужен термосмесительный клапан в системе отопления с ТТ-котлом?
Твердотопливный котёл, особенно при работе на дровах или угле, отличается цикличностью нагрева. Температура теплоносителя в системе может сильно колебаться, что создаёт риски:
- Возврат холодной воды в котёл приводит к конденсации на стенках теплообменника, образованию налёта и коррозии;
- Термический шок — резкое охлаждение горячих частей котла может привести к их растрескиванию;
- Образование смолистых отложений при сгорании топлива в «холодном» режиме (ниже 60 °C) приводит к снижению КПД и засорению дымохода.
Чтобы избежать подобных проблем, применяется термосмесительный (или термостатический) клапан. Его главная функция — поддержание минимально допустимой температуры обратного потока (чаще всего 55–60 °C) и предотвращение поступления слишком холодного теплоносителя обратно в котёл.
Принцип работы термосмесительного клапана
Термосмесительный клапан представляет собой трёхходовое устройство, в котором происходит регулировка пропорции смешения горячего и холодного теплоносителя. Он устанавливается между подающим и обратным трубопроводом, контролируя температуру воды, поступающей в котёл.
Суть работы следующая:
- После розжига котла теплоноситель в подающем контуре нагревается, но обратка остаётся холодной.
- Клапан закрыт на подачу в систему, и вода циркулирует только внутри малого круга (котёл ↔ обратка).
- Как только температура достигает заданного порога (например, 60 °C), термочувствительный элемент открывает проход, и горячий теплоноситель поступает в систему отопления.
- При этом холодная вода из обратки частично подмешивается к горячему потоку, обеспечивая оптимальный температурный баланс.
Такой алгоритм позволяет минимизировать износ оборудования и поддерживать высокую эффективность работы всей системы.
Устройство и конструктивные особенности
Термосмесительный клапан состоит из следующих компонентов:
- Корпус, чаще всего латунный или из жаропрочной стали;
- Три патрубка: для подачи горячей воды от котла, возврата холодной из системы и подачи смешанного потока;
- Термочувствительный элемент — парафин или термобаллон, реагирующий на температуру потока;
- Регулирующий механизм (в некоторых моделях с возможностью ручной настройки температуры).
Некоторые модели оснащаются байпасными линиями, фильтрами или обратными клапанами, что повышает надежность и точность регулирования.
Виды термосмесительных клапанов
На рынке представлено несколько типов термосмесительных клапанов, отличающихся принципом действия и конструкцией:
Механические (фиксированные) термоклапаны
Работают по принципу термоголовки с парафиновым элементом. Температура срабатывания задана производителем (например, 55, 60 или 70 °C). Не подлежат регулировке, но отличаются надёжностью и простотой.
Регулируемые термоклапаны
Позволяют вручную настроить нужную температуру срабатывания (обычно в диапазоне 35–65 °C). Более универсальны, подходят для сложных систем отопления с переменными условиями эксплуатации.
Электронные (управляемые) термоклапаны
Оборудованы сервоприводом и могут управляться от погодозависимой автоматики, контроллеров или внешних датчиков. Обеспечивают максимальную точность, но требуют электропитания.
С встроенным насосом
Комбинированные модели, включающие термоклапан и циркуляционный насос. Используются в системах, где важно обеспечить постоянный принудительный поток.
Где и как устанавливается термосмесительный клапан?

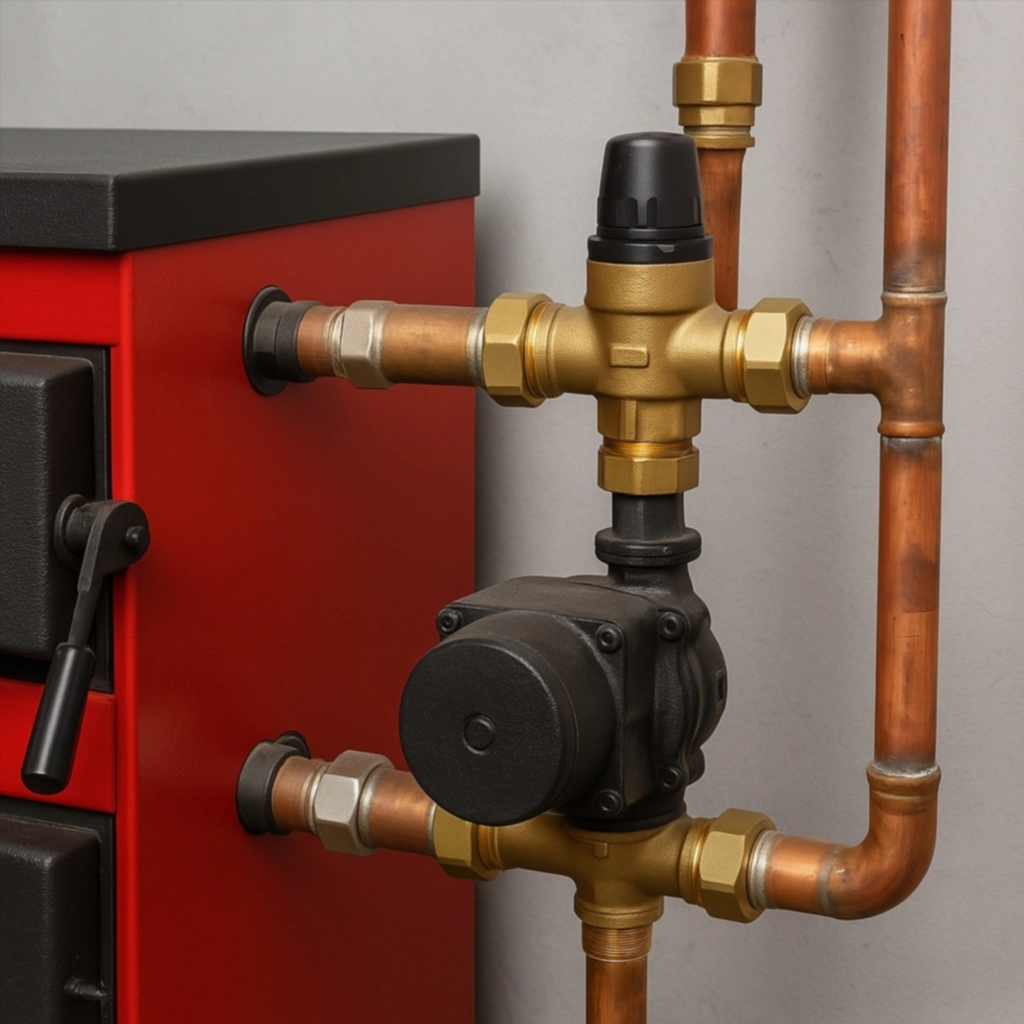

Оптимальная схема установки — на байпасе между подающим и обратным трубопроводом котла, в ближней зоне к корпусу котла. Это так называемый «малый контур», необходимый для прогрева теплоносителя до безопасной температуры перед тем, как он попадёт в остальную систему отопления.
Схема подключения выглядит следующим образом:
- Подача от котла — на вход клапана с горячей водой.
- Обратка от системы отопления — на вход с холодной водой.
- Смешанный выход — возвращается в котёл (или наоборот, зависит от схемы).
Важно:
- Установка обратного клапана предотвращает смешение потоков при остановке насоса.
- Необходимо предусмотреть циркуляционный насос, обеспечивающий постоянное движение воды в малом контуре.
- При использовании более сложных схем (с бойлером косвенного нагрева, буферной ёмкостью и т.п.) возможны вариации расположения клапана.
Преимущества использования термосмесительного клапана
Внедрение термосмесительного клапана в систему отопления с твердотопливным котлом даёт ряд ощутимых преимуществ:
- Увеличение срока службы котла за счёт предотвращения термошока и коррозии;
- Снижение образования конденсата, сажи и смолистых отложений;
- Быстрый выход на рабочий режим — повышение температуры обратки ускоряет прогрев системы;
- Экономия топлива за счёт более стабильной и эффективной работы оборудования;
- Защита компонентов системы отопления (труб, радиаторов, насосов) от перепадов температур.
Как выбрать термосмесительный клапан?
При выборе подходящей модели важно учитывать несколько факторов:
- Температура срабатывания — выбирайте модель с температурой 55–60 °C для стандартных условий;
- Производительность (пропускная способность) — измеряется в литрах в минуту или кубометрах в час;
- Диаметр подключения — должен соответствовать трубам системы (обычно DN20–DN32);
- Материал корпуса — латунь, бронза, нержавейка;
- Наличие регулировки температуры — удобно для систем с переменными условиями;
- Совместимость с другим оборудованием (насосами, бойлерами, буферными ёмкостями).
Известные производители: ESBE, Watts, Afriso, Herz, Danfoss и др. Они предлагают широкий ассортимент как базовых, так и автоматизированных решений.
Распространённые ошибки при установке
- Установка клапана слишком далеко от котла;
- Отсутствие байпаса и обратного клапана;
- Подключение без циркуляционного насоса в малом контуре;
- Использование неподходящей модели по пропускной способности;
- Неправильная ориентация потоков (входы перепутаны местами).
Все эти ошибки приводят к неэффективной работе системы, а в худших случаях — к поломке котла.
Заключение
Термосмесительный клапан для твердотопливного котла — это не просто вспомогательное устройство, а жизненно важный элемент системы отопления, обеспечивающий её безопасность, долговечность и экономичность. Он защищает теплообменник от агрессивного конденсата, повышает КПД котла и стабилизирует работу отопительного контура.
Грамотно подобранный и правильно установленный термосмесительный клапан — залог того, что ваша отопительная система будет работать надёжно и безаварийно в течение многих лет, особенно в условиях холодного климата и интенсивного использования твёрдого топлива.
