Создание отопительной системы в частном доме или на даче требует грамотного подхода к выбору оборудования. Заводские радиаторы, безусловно, удобны и эффективны, но их стоимость порой заставляет задуматься о более бюджетной альтернативе. Радиаторы из труб, изготовленные своими руками, могут стать отличной заменой готовым изделиям: они дешевле, надёжны, подходят под нестандартные размеры и позволяют реализовать оригинальные инженерные решения. В этой статье мы рассмотрим все аспекты создания самодельных радиаторов из труб — от выбора материалов до монтажа и эксплуатации.
Преимущества самодельных радиаторов
Прежде чем перейти к процессу изготовления, стоит рассмотреть, какие плюсы имеют самодельные отопительные приборы.
- Экономия. Самостоятельное изготовление радиаторов обходится значительно дешевле покупки новых алюминиевых или биметаллических моделей.
- Индивидуальный размер. Возможность изготовления радиаторов любых габаритов под размеры конкретного помещения.
- Прочность и долговечность. Радиаторы из металлических труб обладают высокой стойкостью к механическим повреждениям и перепадам давления.
- Ремонтопригодность. В случае протечки или засора ремонт гораздо проще и дешевле, чем у заводских моделей.
- Устойчивость к загрязнённой воде. В регионах с плохим качеством теплоносителя такие радиаторы служат дольше, чем их фабричные аналоги.
Недостатки самодельных радиаторов
Однако важно учитывать и возможные минусы:
- Эстетика. Самодельный радиатор сложно сделать таким же аккуратным, как фабричный, без сварочного опыта и покрасочного оборудования.
- Трудоёмкость. Изготовление требует времени, навыков сварки и инструмента.
- Необходимость расчётов. Ошибки в проектировании могут привести к неэффективному обогреву или выходу из строя.
Где можно использовать радиаторы из труб
Самодельные радиаторы оптимальны для:
- отопления гаражей, мастерских, подсобных помещений;
- дач и временного жилья;
- частных домов в системах с твердотопливными котлами;
- теплиц и хозяйственных построек;
- резервных систем обогрева.

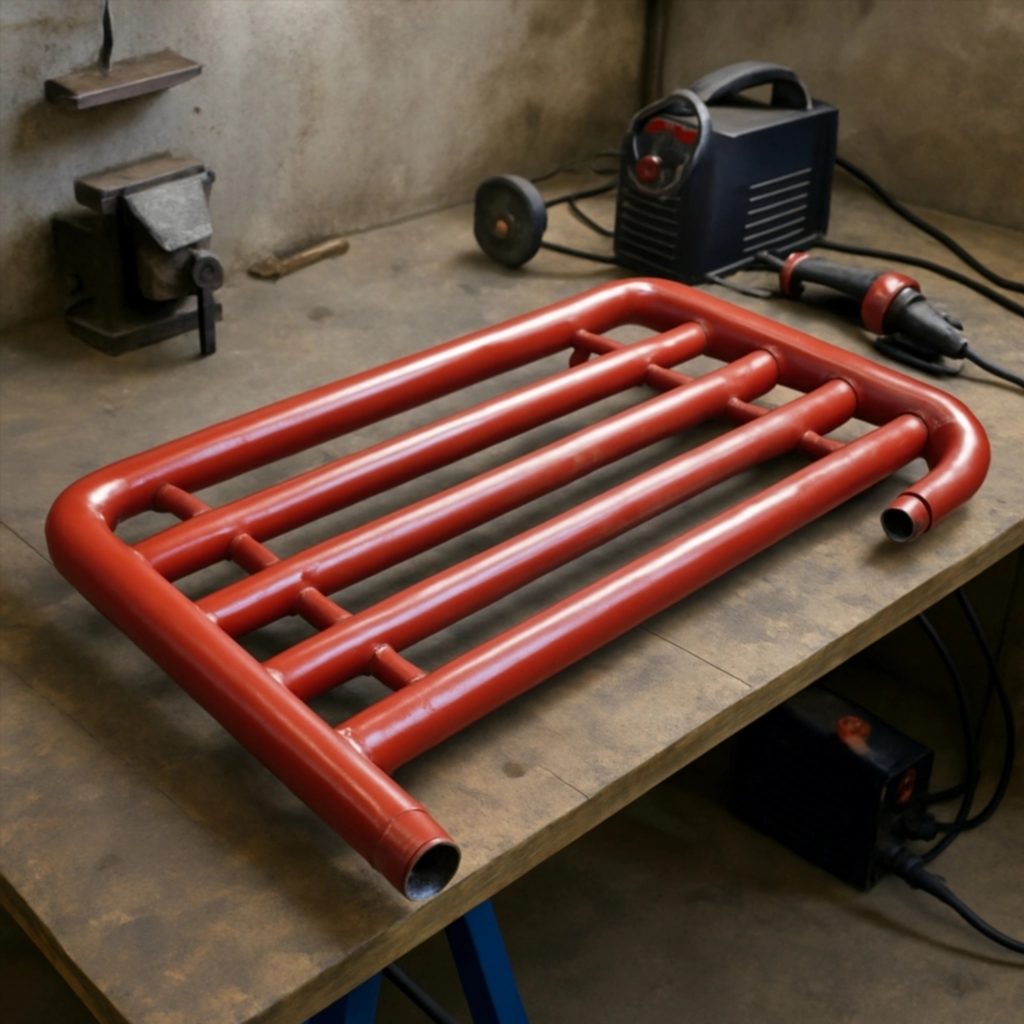

Как устроен радиатор из труб
Конструкция таких радиаторов чаще всего представляет собой несколько горизонтальных или вертикальных труб, соединённых между собой перемычками. Горизонтальная ориентация позволяет воде свободно циркулировать, особенно в гравитационных системах. Обычно используется стальная труба диаметром от 32 до 50 мм, но возможны и другие варианты, в зависимости от задачи.
Необходимые материалы и инструменты
Для изготовления радиатора своими руками понадобятся:
Материалы:
- Стальные трубы (чаще всего — ГОСТ 3262, водогазопроводные);
- Угловые и прямые отводы;
- Заглушки;
- Переходники;
- Краны Маевского или воздухоотводчики;
- Краска термостойкая;
- Антикоррозийный грунт.
Инструменты:
- Болгарка;
- Сварочный аппарат (инвертор или полуавтомат);
- Дрель и сверла по металлу;
- Напильник, щётка по металлу;
- Уровень, рулетка, маркер.
Подготовка проекта
- Определение мощности. Примерная потребность — 100 Вт на 1 м² помещения. Например, на комнату 20 м² потребуется радиатор мощностью около 2000 Вт.
- Расчёт размеров и количества секций. Чем больше площадь теплообмена, тем эффективнее обогрев. Средняя мощность одной секции из трубы 1 м длиной (диаметр 50 мм) — около 150–200 Вт.
- Схема подключения. Определяется, будет ли радиатор подключён к централизованному отоплению или автономной системе, используется ли циркуляционный насос.
Пошаговая инструкция по изготовлению радиатора
Шаг 1. Нарезка труб
- Отрезаем нужное количество труб одинаковой длины. Например, 6 штук по 1 метру.
- Готовим перемычки, соединяющие трубы — они будут служить каналами для прохода теплоносителя между основными трубами.
Шаг 2. Сварка секций
- Сварка осуществляется строго в горизонтальном положении.
- Перемычки привариваются попеременно — сверху и снизу, чтобы теплоноситель мог равномерно проходить по всей конструкции.
- Все стыки провариваются с двух сторон.
Шаг 3. Проверка герметичности
- После сварки радиатор нужно заглушить и заполнить водой под давлением (1,5–2 атмосферы).
- Оставить на несколько часов и проверить на протечки. Альтернатива — использовать компрессор.
Шаг 4. Очистка и покраска
- Удаляем окалину, ржавчину, шлак.
- Грунтуем антикоррозийным составом.
- Окрашиваем термостойкой эмалью, лучше — краскопультом.
Шаг 5. Установка
- Радиатор крепится к стене или устанавливается на ножки.
- Подключение осуществляется через стандартные резьбовые фитинги.
- Обязательно устанавливается кран для сброса воздуха.
Варианты исполнения радиаторов
- Гармоника — несколько труб, соединённых попеременно, с узкими перемычками.
- Лестница — горизонтальные трубы между двумя вертикальными, часто используется в ванных.
- Секционные — каждая труба — отдельная секция, соединены патрубками.
- Кольцевые — трубы замкнуты в форму прямоугольника, отлично подходят для нижнего подключения.
Особенности эксплуатации
- Регулярно выпускайте воздух через кран Маевского.
- Следите за отсутствием коррозии и протечек.
- Очищайте радиаторы от пыли для улучшения теплоотдачи.
- Не допускайте перегрева теплоносителя — температура выше 90°С может повредить краску и сократить срок службы.
Советы по повышению эффективности
- Располагайте радиаторы под окнами — так вы устраните «холодную зону».
- Используйте отражающий экран за радиатором (фольгированный изолон).
- Увеличивайте диаметр и длину труб для повышения теплоотдачи.
- Красите в тёмные цвета — они отдают больше тепла.
Когда не стоит делать радиаторы своими руками
- Если вы подключены к централизованному отоплению: давление там выше, и самодельные конструкции могут не выдержать.
- Если отсутствует опыт сварки — ошибки могут привести к аварии.
- В многоквартирных домах — здесь требуется сертифицированное оборудование.
Заключение
Изготовление радиаторов из труб своими руками — это возможность не только сэкономить, но и реализовать инженерные решения под свои конкретные условия. Правильно выполненный радиатор будет эффективно обогревать помещение, долго служить и легко ремонтироваться. Такой подход особенно ценен в частных домах, мастерских, дачных постройках, где важны функциональность, надёжность и экономичность. При соблюдении всех технологических требований и правильных расчётах самодельные радиаторы могут стать полноценной заменой дорогим заводским аналогам.
