Работа с электроникой требует предельной точности и визуального контроля. Один неверный контакт, микротрещина или дефект на дорожке — и вся схема перестаёт работать. Именно поэтому цифровой микроскоп становится незаменимым помощником при пайке, диагностике и ремонте.
Но рынок предлагает массу вариантов — от простейших USB-микроскопов до профессиональных систем с 4K-камерой и HDMI-подключением. Как выбрать? Что действительно важно, а на что не стоит тратить деньги? Ниже — подробный разбор всех параметров, которые помогут вам сделать правильный выбор.
Рабочее расстояние: хватит ли вам места?
Рабочее расстояние — это то, насколько далеко от платы находится объектив. Именно это определяет, сможете ли вы свободно пользоваться паяльником, пинцетом или термовоздушной станцией.
- У простых USB-моделей расстояние минимально: 2–3 см. Маневрировать инструментом почти невозможно.
- В компактных устройствах с экраном оно чуть больше — до 6–8 см. Такого пространства хватает для любительской пайки, но не для серьёзной работы.
- В профессиональных микроскопах рабочее расстояние составляет 12–16 см — именно столько нужно, чтобы паять комфортно и безопасно.
И помните: чем выше расстояние при достаточном увеличении, тем меньше риск повредить объектив и корпус микроскопа во время пайки.
Увеличение: не гнаться за цифрами
Показатель увеличения часто используется в маркетинговых целях. Многие дешёвые модели хвастаются «1600x», но по факту это цифровое увеличение, которое лишь растягивает изображение без добавления деталей.
- 8–20 крат — идеальный диапазон для пайки, работы с компонентами и монтажом.
- До 50 крат — подойдёт для контроля качества, поиска мелких дефектов, анализа дорожек.
- 90–150 крат — пригодится в особых случаях: исследование микротрещин, выводов под чипами и т.п.
- Zoom (плавное увеличение) — крайне удобно: вы настраиваете масштаб под себя в реальном времени.
Настоящее оптическое увеличение гораздо важнее «мнимых» 1000-кратных цифровых масштабирований.
Штатив: основа стабильности
Если микроскоп дрожит при каждом прикосновении — вся польза от его оптики сводится к нулю. Штатив — не менее важен, чем камера или увеличение.
Рекомендуется:
- Металлическая конструкция без люфтов.
- Точное фокусировочное кольцо или механизм.
- Широкое основание — от 20×20 см для устойчивости.
Многие USB-микроскопы страдают расхлябанной фокусировкой и неустойчивыми стойками. Лучше избегать таких моделей, особенно если вы работаете регулярно.
Камера: чёткость, скорость, отсутствие задержек
Камера — главный компонент цифрового микроскопа. От неё зависит, насколько качественно вы будете видеть то, с чем работаете.
Критерии выбора:
- Минимум 30 кадров в секунду, идеально — 60 fps. Это обеспечивает плавность движения и отсутствие «рывков».
- Низкая задержка вывода изображения. Особенно важно для ручной пайки: вы двигаете паяльник — и сразу видите это на экране.
- Разрешение: Full HD — стандарт, 4K — выбор для тех, кому нужна предельная детализация.
- Автофокус — отличная функция, особенно если вы работаете с разными по высоте объектами.
- Удобные функции: съёмка фото/видео, измерения на экране, подключение к ПК или монитору.
Для лучшего качества и скорости предпочитайте HDMI-подключение — оно даёт стабильное и быстрое изображение.
Экран: не просто «дисплей», а рабочая поверхность
Многие ошибочно считают, что камера — главное, а экран вторичен. Но даже при отличной оптике слабый экран всё испортит.
Что важно:
- Минимум 7 дюймов, лучше — 10 или 13.
- Разрешение от 1024×600. Для высокой чёткости — Full HD или даже 4K.
- Некоторые микроскопы идут без экрана, с HDMI-выходом. Это удобно: можно подключать к любому монитору.
Если у вас уже есть хороший дисплей — нет смысла переплачивать за встроенный. Но если нужен мобильный микроскоп — берите с качественным экраном.
Подсветка: ничего не должно скрыться в тени
Для точной пайки необходима равномерная и яркая подсветка. Лучше всего с этим справляется кольцевая LED-подсветка.
Параметры:
- Диаметр: 7–12 см.
- Мощность: от 5 Вт, с возможностью регулировки яркости.
- Лучевая подсветка (дополнительно) может использоваться для подчёркивания рельефа, трещин и других дефектов, но она не заменяет кольцевую.
Свет — это не просто удобство. Это ваша уверенность в том, что вы видите всё, что происходит на плате.
Наклон корпуса: ориентируйтесь правильно
Цифровые микроскопы чаще всего располагаются строго вертикально. Это привычно, но не всегда удобно. Если вы ранее работали со стереоскопами и привыкли к объёмному изображению, рассмотрите модели с возможностью наклона.
Наклон улучшает восприятие глубины и позволяет точнее понимать, где находится жало паяльника относительно платы.
Проверенные модели: что выбрать?
Если вы не хотите тратить недели на изучение десятков вариантов, обратите внимание на профессиональные решения от Арстек — компании, которая специализируется на высокоточной технике для пайки и ремонта.
Особое внимание стоит уделить:

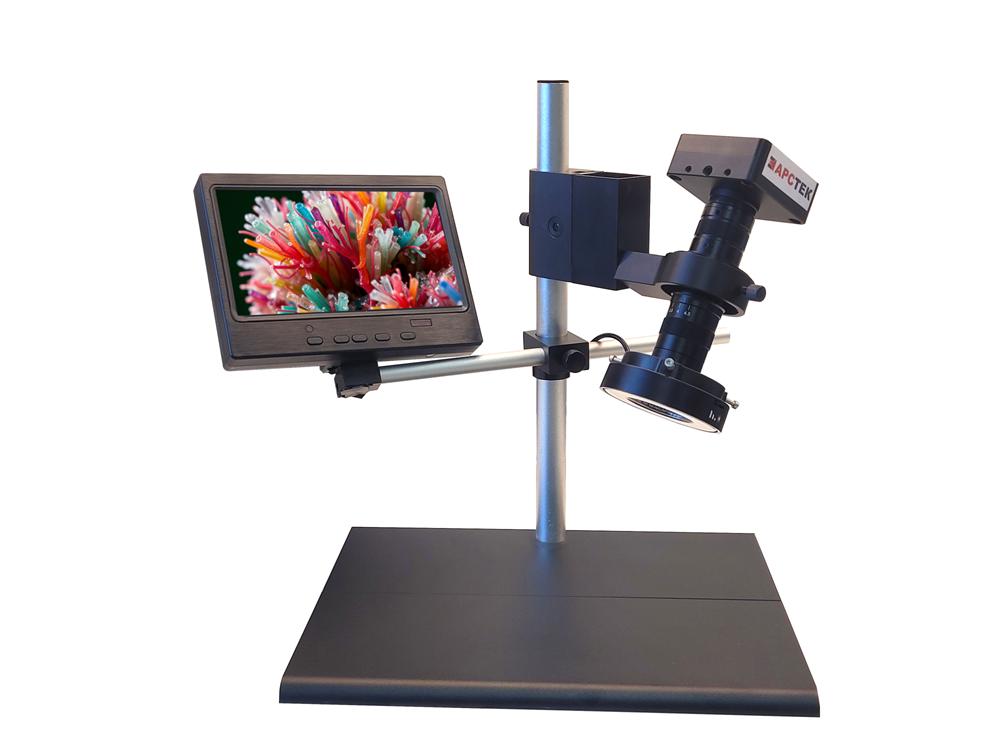

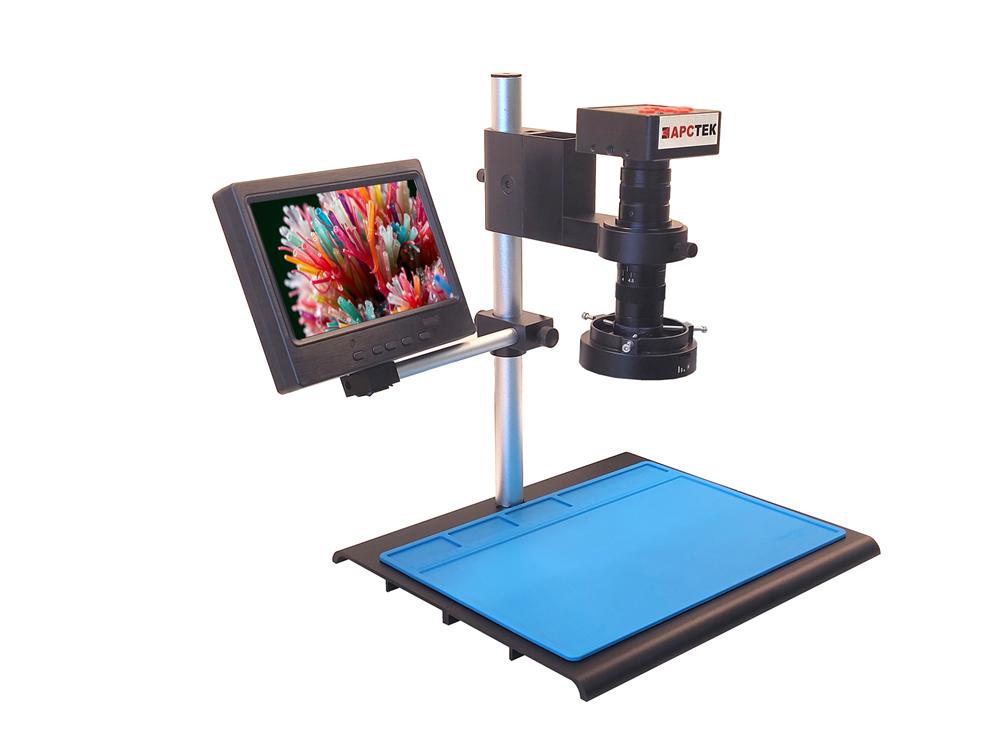

- ARSTEK MIMIC — цифровой микроскоп с монитором. Надёжен, удобен, оптимален по цене и качеству.
- ARSTEK MIMIC BM — та же модель, но без экрана. Идеальна для подключения к внешнему дисплею.
- ARSTEK SZ0750 — стереомикроскоп с возможностью подключения камеры. Отличный выбор для сервисных центров.
- ARSTEK SZ0745 — классический бинокуляр с превосходной оптикой для точной диагностики.
Полный ассортимент моделей с описаниями, фото и характеристиками вы найдёте на официальной странице компании Арстек. Все устройства проходят контроль качества и адаптированы под реальные задачи.
